首先，与蝶形垫圈相比，达克罗双叠自锁垫圈的防松效果更好。在现代工业应用中，螺栓连接附件的防松性能直接关系到设备的安全性和可靠性。达克罗双叠自锁垫圈和达克罗蝶形防松垫圈作为两种常见的防松解决方案，各自通过独特的结构设计实现防松效果，但两者的工作原理、适用场景及性能特点存在显著差异。

一、达克罗双叠自锁垫圈（DIN25201）：径向弹力与摩擦协同防松

双层结构：双叠自锁垫圈由两片带锯齿的金属垫圈叠加组成为一套，外侧为放射状凸纹面，内侧为斜齿面，且两片内侧斜齿面相对安装。其防松机制包含三重作用：

1.锯齿互锁：上下垫圈的锯齿呈反向设计，拧紧时锯齿相互咬合形成机械阻位；
2.径向张力：锯齿变形产生持续径向弹力，抵消螺栓轴向松动力；
3.表面摩擦：达克罗涂层增加接触面摩擦系数（静态摩擦系数可达0.12-0.15）。

实际测试表明比普通垫圈防松能力提升3倍以上。该设计对安装扭矩敏感，建议配合扭矩扳手。

二、蝶形防松垫圈（又称：双面带齿垫圈、滚花碟形垫圈）（JB-ZQ 4340 / DIN9250VS）：弹性变形与自补偿设计

单层结构：通常为单片碟形弹簧（锥形）设计，单面或双面带放射状斜齿纹。

齿纹类型：分为直纹或S形闪电纹（单面齿印花型），或双面放射状斜纹（双面齿蝶形）

蝶形垫圈采用独特的锥面状/波浪状结构，其防松原理区别于传统垫圈：
1.弹性储能：蝶形曲面受压后产生轴向弹性变形，持续提供回弹力；
2.动态补偿：在振动环境中自动补偿预紧力损失，实测可维持初始预紧力的80%以上；
3.应力分散：波浪结构分散接触应力，避免局部塑性变形。

某风电齿轮箱厂商的对比测试显示，在交变载荷工况下，蝶形垫圈使螺栓松动周期从400小时延长至1500小时。

三、防松原理对比：

1、双叠自锁垫圈

楔形自锁：内侧斜齿面楔形角>螺栓升角，振动时两垫片相对错动，抬升螺母增大轴向张力，形成机械锁死。外侧凸纹咬合工件表面，防止跟转。下图是5种防松方式对比：

（M8螺母横向振动试验曲线）

参照GB/T10431-2008方法，设置夹紧力17.75KN，振幅±0.8mm，对M8公制螺栓采用双叠自锁垫圈、普通螺母增大夹持长度、涂尼龙胶的螺母、弹簧垫圈、普通螺母5种状态进行横向振动试验，实验结果表明双叠自锁垫圈明显优于其它4种防松方法，并且轴力衰减一定值后不再变化。

2、蝶形防松垫圈

弹性补偿：受压变形后储存弹力，螺栓松动时回弹补偿预紧力损失。

摩擦防松：齿纹增加接触面摩擦力，但对高频振动防松效果有限。

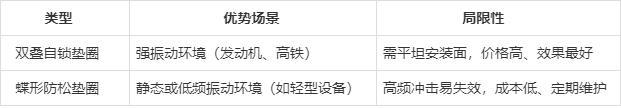

四、使用场景及优缺点：

五、安装要点：

1、双叠自锁垫圈：需确保两片内侧锯齿面严格相对安装；

2、蝶形防松垫圈：凹面必须朝向连接件，凸面朝向螺母，否则加速松动；

六、技术发展趋势：
新一代复合防松垫圈正在兴起，如：
-智能垫圈：内置RFID芯片实时监测预紧力；
-记忆合金垫圈：温度触发形状恢复，自动补偿松动；
-纳米涂层垫圈：石墨烯涂层使摩擦系数提升至0.2以上。

这些创新将进一步拓展防松技术的应用边界，但现阶段华钢达克罗生产的防松垫圈仍是性价比最优的选择。工程师需根据具体工况，在防松等级、成本预算和安装条件之间取得平衡。
